地埋式污水處理設備

使用說明書

一、概述

隨著我國對外開放的不斷深入，我國旅游業及房地產業蓬勃發展，高級賓館及別墅小區高速服務區拔地而起，而高級賓館及別墅小區高速服務區往往又遠離城市污水處理廠，給集中處理污水帶來不便。為了保護環境，造福子孫后代，由同濟大學研制成功了WSZ-AO系列污水處理設備。該設備采用世界上先進的生物處理工藝，集去除COD、BOD、NH-N于一身，是目前最高效的水處理設備。它被廣泛地用于高級賓館、別墅小區、高速服務區及居民住宅小區的污水處理，替代了去除率很低，處理后出水不能達到國家綜合排放標準的化糞池。經過實地應用表明，WSZ地埋式污水處理裝置是一種處理效果十分理想且管理方便的設備。

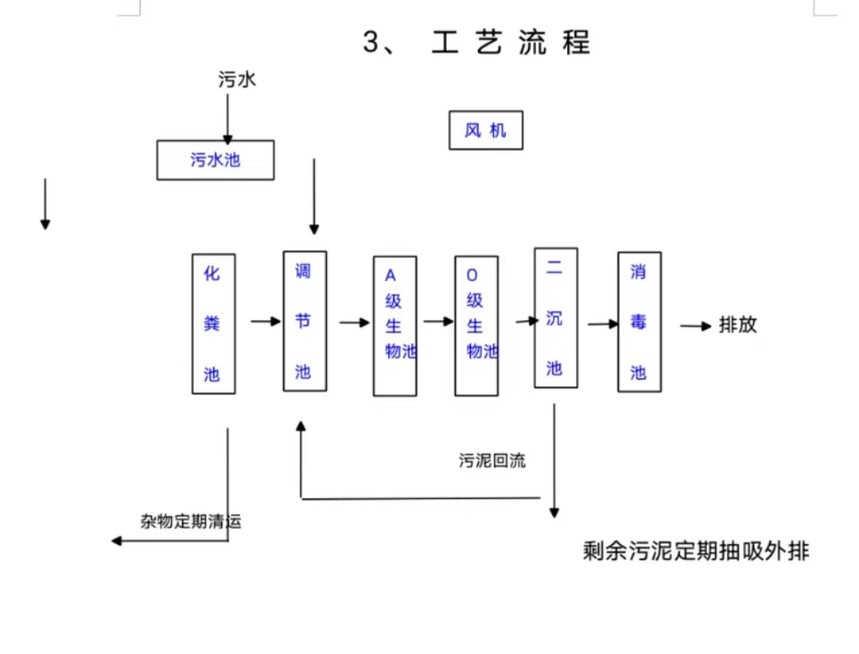

二、    工 作 原 理

WSZ地埋式污水處理裝置集去除有機污染物及氨氮主要依賴于設備中的AO生物處理工藝。其中工作原理是在A級，由于污水有機物濃度很高，微生物處于缺氣狀態，此時微生物為兼性微生物，它們將午睡中的有機氮轉化分解成NH-N,同時利用有機物作為電子供體，將NO-N.NO-N轉化成N。而且還利用部分有機碳源和NH-N合成新的細胞物質，所以A級池不僅具有一定的有機物去除功能，減輕后續好氧池的有機負荷，以利于消化作用的進行，而且依靠原水中存在的較高濃度有機物，完成反消化作用，最終消除氮的富營養化污染，在O級由于有機物濃度已大幅度降低，但仍有一定量的有機物及較高NH-N存在。為了使有機物得到進一步氧化分解，同時在碳化作用處于完成情況下消化作用能順利進行，在O級設置有機負荷較低的好生物接觸氧化池，在O級池中主要存在好氧微生物及自氧型細菌（消化菌），其中好氧微生物將有機物分解成CO2和H2O，自氧型細菌（消化菌）利用有機物分解產生的無機碳或空氣中的CO2，作為養源，將污水中的NH-N轉化成NO-N.NO-N。O級池的出水部分回流到A級池，為A級池提供電子接受體，通過反消化作用最終消除氮污染。

四、主 要 特 點

1、WSZ地埋式污水處理裝置可埋入地表以下，地表可作為綠化或廣場用地，因此該設備不占地表面積，不需蓋房，更不需采暖保溫。

2、WSZ-AO污水處理設備由二級設備為鋼結構組成，采用國內首創的仿佛涂料進行防腐。具有耐酸、堿、鹽、汽油、老化、耐沖磨，能帶銹防銹。設備一般涂刷之后，防腐壽命可達12年以上。

3、WSZ地埋式污水處理裝置中的AO生物處理工藝采用推流式生物接觸氧化池，它的處理效果優于完全混合式或二、三級串聯完全混合生物接觸氧化池，并且它比活性污泥池體積小，對水質適應性強，耐沖擊性能好，出水水質穩定，不會產生污泥膨脹，同時在生物接觸氧化池中采用了新型彈性立體填料，它具有實際比表面積大、微生物掛膜，脫膜方便，在同樣有機負荷條件下，比其他填料對有機物的去除率高。能提高空氣中的氧在水中的溶解度。

4、由于在AO生物處理工藝中采用了生物接觸氧化池，其填料的體積負荷比較低，微生物處于自身氧化階段，因此產泥量較少。此外，生物接觸氧化池所產生污泥的含水率遠遠低于活性污泥池所產生污泥的含水率。因此，污水經WSZ系列污水處理設備后所產生的污泥量較少，一般僅需90天左右排一次泥。

5、WSZ地埋式污水處理裝置除采用了常規的鼓風機消音措施外（如隔振墊、消音器等），還在鼓風機房內壁設置了新型的吸音材料，使設備運行時的噪音低于50分貝，減輕了對周圍環境的影響。

6、WSZ地埋式污水處理裝置配有土壤脫臭措施，其利用鋼筋混凝土結構池體上部空間設置了改良土壤及布氣管。當惡臭成份通過土壤層溶解于土壤所含的水份中，進而由于土壤的表面吸附作用及化學反應轉入土壤，最終被其中的微生物分解而達到脫臭的目的。

7、WSZ地埋式污水處理裝置配套全自動的電氣控制系統及設備損壞報警系統，設備可靠性好，因此平時一般無需專人管理，只需每月或季度的維修與保養。

五、主要設計參數

初沉池：WSZ地埋式污水處理裝置中沉淀池為平流式沉淀池。

調節池：WSZ地埋式污水處理裝置調解時間為6小時。

A級生物池：WSZ地埋式污水處理裝置中生物池為推流式生物接觸氧化池。

O級生物池：WSZ-AOO級生物池為推流式接觸氧化池。

二沉池：WSZ地埋式污水處理裝置沉淀池為豎流式沉淀池。

消毒池：WSZ地埋式污水處理裝置消毒池為旋流式反應池。

六、WSZ處理量和進出水BOD5關系表

七、產 品 用 途

1、賓館、療養院、醫院、學校、住宅小區、別墅小區、高速服務區等污水的處理。

2、水產品加工廠、畜牧加工廠、鮮奶加工廠等生產廢水的處理。

八、設備安裝、調試與維護

安裝：本設備由幾組池子組成，一組為鋼筋混凝土結構池體，另一組為剛結構池體。鋼筋混凝土池體埋入地下，剛結構池體可埋入地下、也可埋入地坪以下或者安裝在地坪以上，鋼筋混凝土池體及剛結構池體基礎上的土建設計圖由我公司提供，要求四周挖掘寬度須比設備平面尺寸大600mm以上。

根據安裝圖，用吊車將鋼結構池體吊入，安裝時須在我公司技術人員指導下進行，不能將箱體位置、方向錯放，然后由我公司負責指導池子之間的管道連線。

安裝完畢后須把設備蓄滿水，實驗各管路接口有無滲漏，方可用土填入設備四周與空隙中，并平整地面，把電控柜控制線與設備接通，電控柜與電源接通，接線時注意風機、水泵的轉向。

設備安裝后續保證下雨地面不積水，鋼結構吃體的上方不得壓有重物，設備一般不抽空內部污水，以防地下水把設備浮起。

調試：調試工作由我公司指導，現場負責，為了加快調試工作，可投入菌種，為了避免菌種流失，可減少進水量并啟動風機進行曝氣，直至填料上長出一層橙黃色生物膜，即可完成填料掛膜，然后將進水量增加至額定流量。完成填料掛膜后，再對A級生物池內微生物進行馴化，即逐漸減少曝氣量，使A級生物池處于缺氧狀態，使填料上微生物變為兼性微生物，然后對微生物進行適應性運轉，直至達到設計要求。

設備維護保養：WSZ-AO污水處理設備應建立一套定期保養制度，主要易損部件是風機與水泵。定期檢查風給與水泵各部螺絲松動情況，填料扣得松緊情況、軸承的溫度和潤滑油的油質及油量，保證各部正常，同時檢查消毒劑的投加量及剩余量，必要時可調整投加量并補充消毒劑，風機及水泵須每運行5000——8000小時進行一次保養與維護。

九、訂 貨 須 知

為了對用戶負責，特別提供下列服務：

1、          對用戶待處理廢水進行可生化性實驗，以確定設備選型。

2、          對有特殊要求的客戶，在確定其處理效果的前提下，可為用戶單獨設計制造。

3、          如經WSZ-AO污水處理設備處理后的污水須回用，可在該設備后增加一套混凝過濾設備，該設備可設于地坪以下，實行全自動連續運行，處理后無水可會用于廁所沖洗水、澆花用水等人體非接觸用水，水質指標達到國家中水處置要求。

4、          負責指導設備安裝、調試及保養維護人員的上崗培訓，并提供操作維護手冊。

5、          選型時設計人員須提供處理水量及來水的管中心標高。

6、          本說明WSZ地埋式污水處理裝置規格1-50m³/h為常規規格，大水量用戶，本公司可另行設計及設備制造。

   十 設備操作規程

一、開機前的準備工作：

1、檢查各電氣線路是否處于準備工作狀態，接線方式是否正確。如果發現異常應及時修正，確保安全。

2、檢查風機油位是否正常，轉動是否靈活，地腳螺栓是否有松動，開機前必須將潤滑油加至標準油位，地腳螺栓必須緊固，用手轉動風機應無沉重感及異常響動，風機轉動方向與運行方向一致。

3、保證水泵轉動靈活，無異常影響正常運行的隱患，如果發現應排除。

4、檢查各閥門是否完好，開啟必須靈活。

5、曝氣管道必須處于同一水平面。檢查填料是否有脫落，如有脫落應及時補齊。

6、檢查加藥裝置管道連接是否正確。

二、設備操作程序：

1、打開設備進水水泵，將調節池的污水打入一體式污水處理設備。

2、當水位達到設備1/2高度時停止水泵進水。打開風機進風閥門，開啟風機，向接觸氧化池內曝氣48小時后再打開水泵，將污水加入至設備3/4處，再次向池內曝氣24小時。

3、用手觸摸填料，是否有粘手感，觀察水體微生物生長狀況，直至填料上生長出一層橙黃色生物膜。當發現填料已開始出現生物相，可以連續向設備打入污水，開始時水量應加以控制，逐步達到設計水量。

4、定時觀察水中微生物生長情況，對微生物進行馴化和適應性運轉，發現異常應及時控制進水水量加以調整。

5、觀察二沉池水流狀態，出水堰集水必須均勻，一般每隔10小時必須污泥回流一次，利用污泥回流泵方式二沉池內的污泥提升至A級生化池。

6、當設備調試結束就可以進行自動化控制設置將水泵、自吸泵、風機、加藥裝置的操作切換在自動運行狀態，由于電氣操作控制柜是利用自動控制程序，運行時不須另行設置。

三、設備的維護和保養

1、設備必須建立一套完善的保養制度，每班都應詳細填寫好運行記錄，對于出現的情況記錄在冊，方便以后維修。

2、經常檢查水泵、風機、自吸泵的螺栓連接情況，當心是否有松動。

3、經常檢查水泵、風機、自吸泵的轉動軸承是否有過熱現象。檢查潤滑油油位和油的質量。保證設備正常運行。

4、定期檢查填料的緊張狀況，發現脫落和松弛應及時補充和校正。

5、檢查曝氣管道分布均勻狀況，發現有大氣泡或局部曝氣死角應及時查找原因并排除，保證各部位正常。

6、經常檢查消毒劑的投加和剩余量必要時可以調整投加量，同時補充藥劑，確保出水水質合格。

7、水泵、風機每運行5000-8000小時可以進行一次維護保養。

8、如果設備短期內不運行，可以采用風機間隙曝氣，保證微生物不死亡，方便下次運行時不必再重新培養微生物

污泥培養方法

活性污泥是通過一定的方法培養與馴化出來的。培養的目的是使微生物增殖，達到一定的污泥濃度；馴化則是對混合微生物群進行淘汰誘導，使具有降解廢水活性的微生物成為優勢。

活性污泥培養成功與否直接關系到水質是否達標！！所以這是污水處理過程中一個很重要的環節！！請各位安裝工程師及業務經理們領悟，掌握。

1、活性污泥盡量從污水處理廠取，盡量取同類型污水廠壓濾機脫水后的泥（絮凝沉淀池的泥不可取）。加泥量理論上越多越好，盡量不要低于5%（厭氧池、好氧池等生化池）。

2、一般剛投加的污泥呈黑色，可往好氧池投加營養（甲醇，葡糖糖，面粉等補充COD，尿素補充氨氮，磷酸二氫鈉補充磷，保持好氧池中碳氮磷比例為100：5:1，厭氧池為200：5:1）

3、培養方法：好氧池補滿水，開啟風機，進行悶曝（即只曝氣不進出水），保持溶解氧濃度為2——4mg/L。24小時后停止曝氣，靜止2h，沉淀污泥，排出池內約五分之一上層液，并重新注入相當量的新鮮污水（注意：此時補充污水的量不超過處理能力的20%）。如此進行反復悶曝，沉淀，出水三個過程，但每次的排水量、進水量要比前一次增加，曝氣時間比前一次縮短。

4：這樣大約過去3-5天左右，可增加生產廢水的進水量，每次增加不超過10%，同時減少尿素，淀粉等營養物質的投加。污泥量增加微生物鞏固后繼續增加生產廢水，直至達到滿負荷運行（即達到最大進水量）。同時檢測出水COD的指標。培養過程中要隔一天排一次沉淀池老化的污泥。

培養成功的標準：好氧池SV30（從曝氣池中取一定量的水沉淀30分鐘，污泥占總量比例30%）=30%以上，活性污泥顏色為灰色，絮狀，COD、氨氮等各項指標達標。

一般污泥調試馴化培養為20天。

注意：一定建議客戶購買溶解氧儀，調試過程要隨時監測好氧池，厭氧池，膜池的溶解氧濃度，便于調節曝氣量，這個直接關系到污泥調試的成功與否。
